아이폰 11 프로 pro 액정 자가 셀프 교체 수리 방법



난이도는 너무 어렵지는 않으나 완전 똥손이신분 이나 분해조립 경험이 어려운 사람에겐 다소 어려울 수 있습니다.

하지만 못할 정도는 아니니 천천히 보고 따라하시면 됩니다.

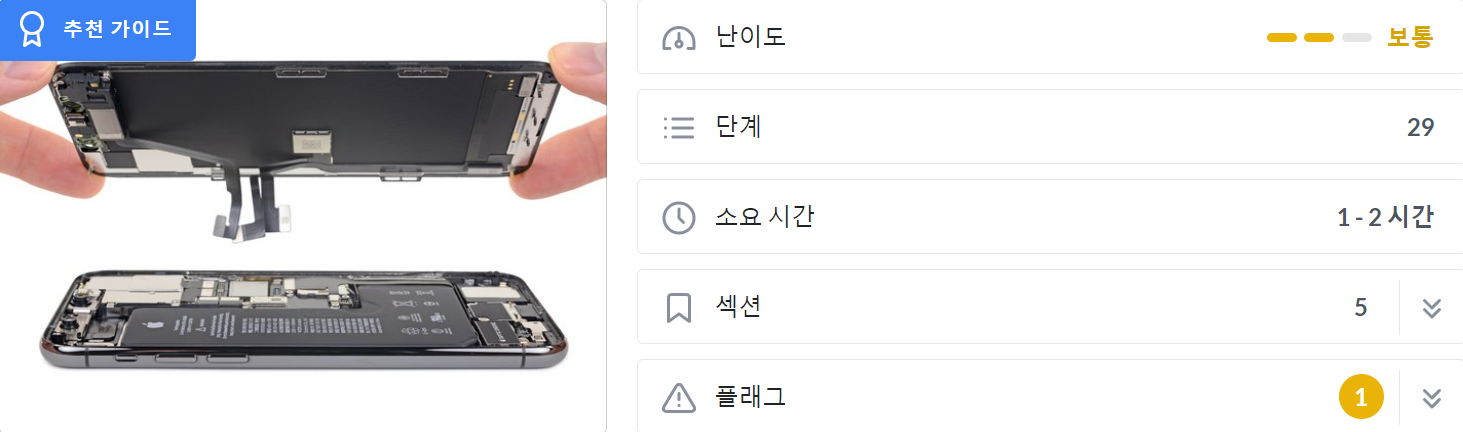

소요시간은 1~2시간으로 접착제를 따듯하게 해서 녹이는 시간을 합친 시간입니다.



수리 방법은 총 29단계로 나눠져 있고 중간에 마이크 고장, 버튼 고장 등 고장난 것들이 있으면 함께 고칠 수 있습니다.



---

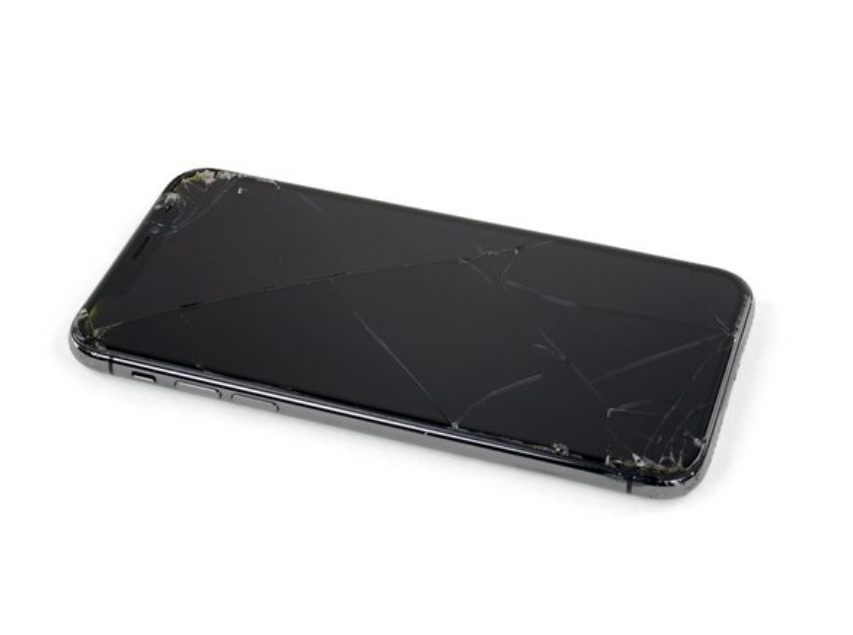

아이폰11 프로 Pro 액정 (스크린)에 금이 가고, 터치에 반응하지 않거나, 휴대폰을 켰을 때 화면에 아무것도 나타나지 않는 경우 알리에서 교체부품을 구매하시고 새 화면/디스플레이 어셈블리로 교체하여 여러분의 아이폰을 복구하세요.

디스플레이 뒷면에 부착된 이어피스 스피커 + 센서 결합체 어셈블리는 개별 아이폰과 페어링되어 출고됩니다, 따라서 모든 디스플레이를 교체할 때 원래 디스플레이에서 새 디스플레이로 옮겨야 합니다. 이 어셈블리는 생체 인식 Face ID 보안 기능 중 하나인 flood illuminator/투광기를 포함하고 있습니다. 손상되었거나 교체된 경우 Face ID 작동이 중단됩니다 그러므로 이 과정에서 부품들이 손상되지 않도록 특별히 주의하세요. 손상된 경우 Apple-공인 기술자 만이 Face ID 기능을 복원할 수 있습니다.

참고: 정품 애플 스크린을 사용하는 경우에도 True Tone 기능은 화면 교체 후 비활성화됩니다. 또한, 여러분의 아이폰은 디스플레이의 “정품 여부”에 관해 일시적인 경고를 표시할 수 있습니다.



준비물:보온팩, 테이프

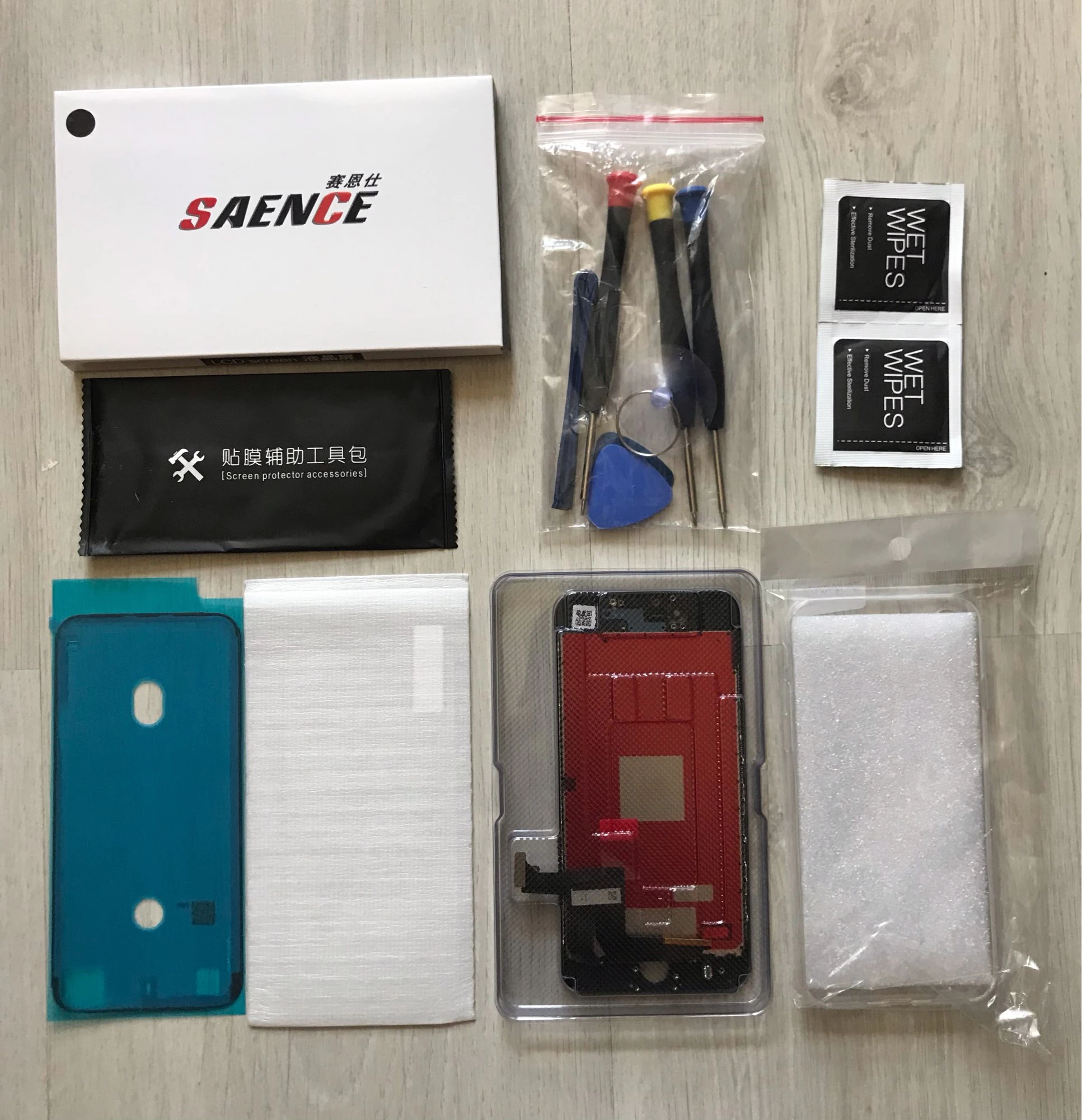

아이폰 11 프로 액정 수리키트는 아래 링크로 구매하시는 것을 추천드립니다.

그 이유는 훨씬 저렴하며 국내에서 9~11만원 정도 수리키트를 구매 할 수 있지만 알리직구하면 3~4만원에 구입 가능.



👇알리익스프레스 아이폰 액정 스크린 교체 수리 키트 구매링크👇

6.52US $ 72% OFF|Aaa+++lcd Display For Iphone 5s 6 7 8 6s Plus X Xr Xs Max Oled 11 Pro Tft With 3d Touch Screen Replacement No D

▼알리익스프레스 회원가입 방법▼

알리익스프레스 회원가입 방법!





아이폰 11 프로 액정 스크린 교체 수리 방법 1단계







⚠ 시작하기 전에 아이폰11 배터리를 25% 밑으로 방전하세요. 충전된 리튬-이온 배터리에 실수로 구멍이 생기면 화재를 일으키거나 폭발할 수 있습니다.

🔵 분해를 시작하기 전에 iPhone 전원을 꺼주세요.

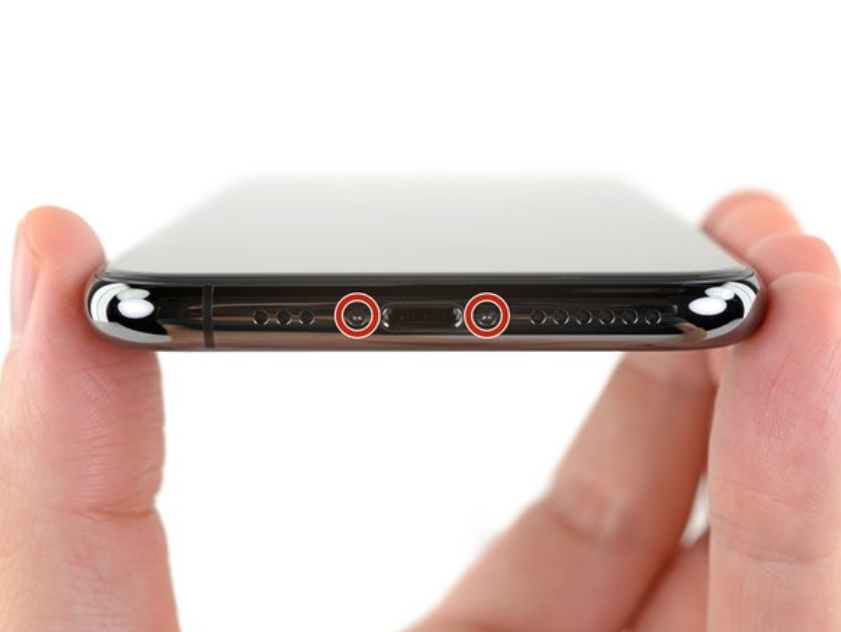

🟠 iPhone 하단 가장자리에 위치한 6.7mm-길이 pentalobe/펜타로브 나사 두 개를 분리하세요.

⏹ iPhone 디스플레이를 열면 방수 봉인이 손상됩니다. 이 단계를 수행하기 전에 교체용 봉인을 준비하거나 봉인 없이 iPhone을 재조립할 경우 액체에 노출되지 않도록 주의하세요.



아이폰 11 프로 액정 스크린 교체 수리 방법 2단계



기기를 다시 조립하려면 위의 단계를 역순으로 수행하십시오.

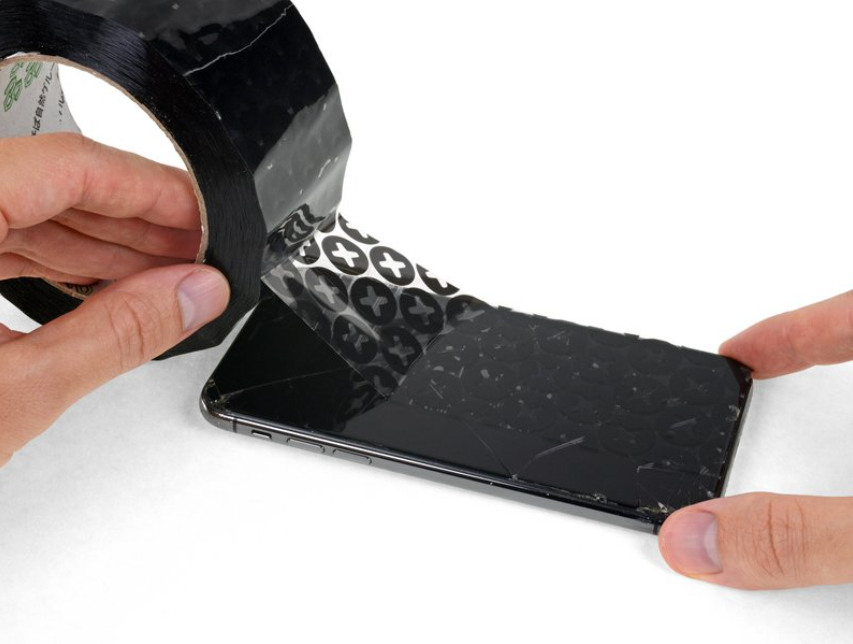

스크린 전체를 덮을 때까지 아이폰 디스플레이 위에 포장 테이프 스트립을 겹쳐 놓아 주십시오.

⏹ 테이프를 붙이면 유리 파편이 흩어지지 않도록 하여 디스플레이를 들어 올릴 때 구조적 안전성을 유지합니다.

⚠ 수리 도중에 흔들려 떨어지는 유리 파편으로 부터 눈을 보호하기 위해 보호 안경을 착용하십시오.

유리 파편으로 인해 다음 몇 단계에서 흡입 컵이 붙지않는 경우 강한 테이프를 (예: 강력 접착테이프) 접어서 손잡이를 만들어서 디스플레이를 들어 올려주십시오.







아이폰 11 프로 액정 스크린 교체 수리 방법 3단계

⏹ 아이폰 하단 가장자리를 가열하면 디스플레이를 고정하고 있는 접착제가 부드러워져서 보다 쉽게 ​​열 수 있습니다.

헤어 드라이어 또는 열선총, 혹은 따듯한 보온팩을 준비하여 아이폰 아랫면은 접착제를 부드럽게하기 위해서 하단 가장자리를 약 1분 동안 가열하세요.





아이폰 11 프로 액정 스크린 교체 수리 방법 4단계

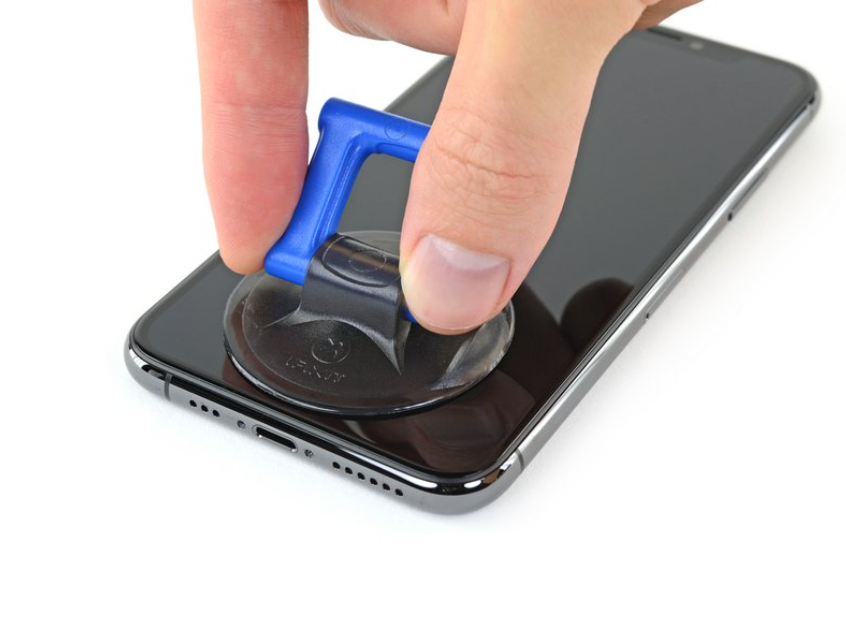

단일 흡입 핸들을 사용하는 경우 유리의 구부러진 부분을 피하면서 휴대폰 하단 가장자리에 사용하세요.

⏹ 디스플레이가 심하게 깨진 경우 투명 포장 테이프를 붙이면 흡입 컵을 부착할 수 있습니다. 대안으로, 흡입 컵 대신에 매우 강한 테이프를 사용할 수 있습니다. 다른 모든 방법이 실패하면 초강력 접착제를 사용하여 흡입 컵을 깨진 스크린에 붙일 수 있습니다.



아이폰 11 프로 액정 스크린 교체 수리 방법 5단계

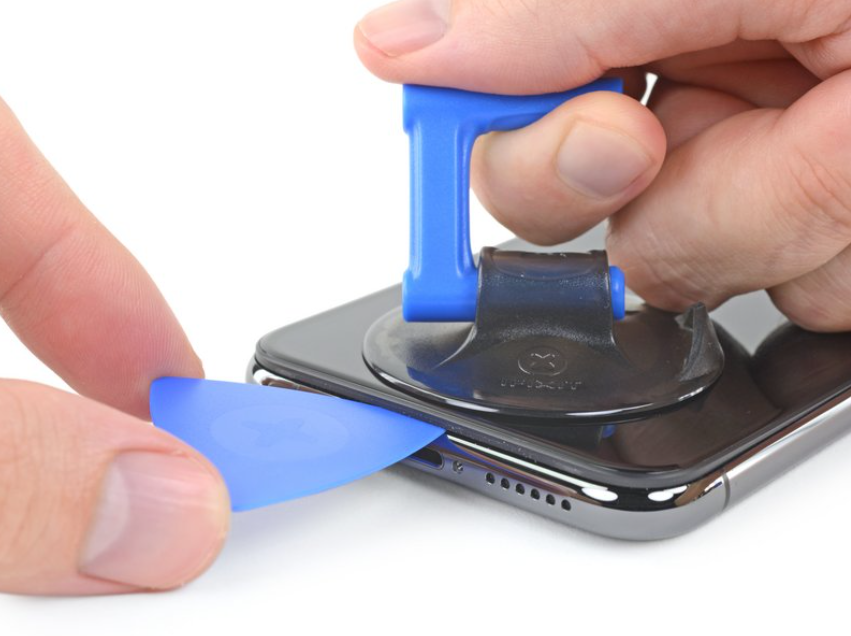

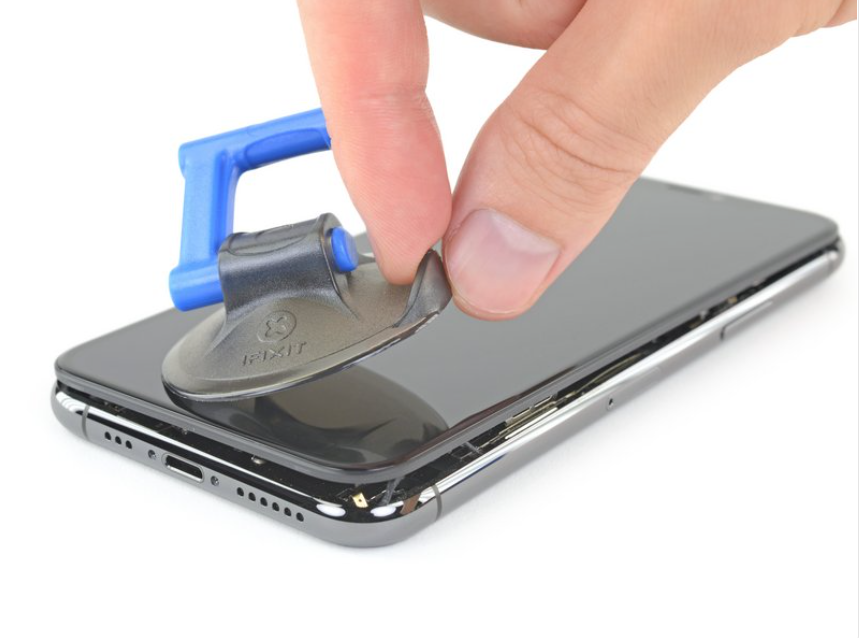

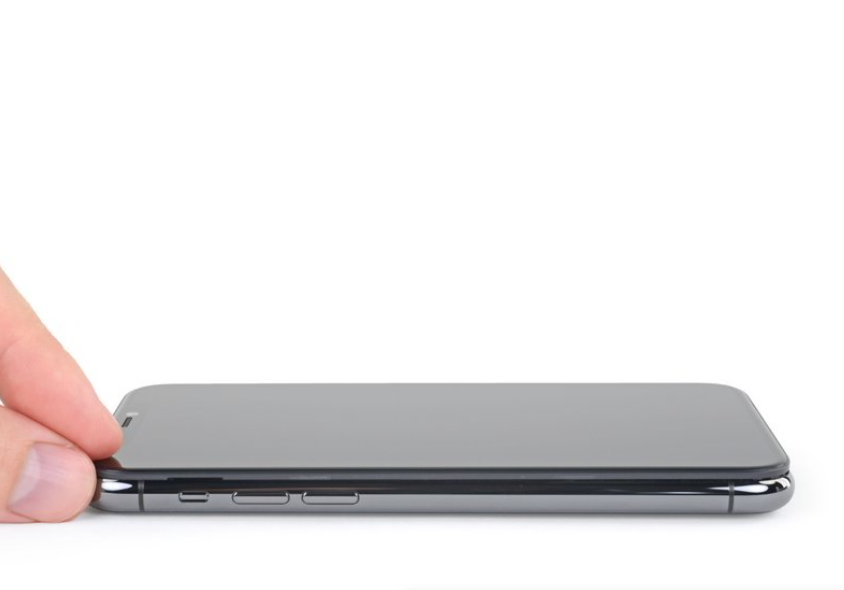

흡입 컵을 확실하고 일정한 압력으로 위로 당겨 전면 패널과 후면 케이스 사이에 약간의 틈을 만드세요.

틈 사이로 오프닝픽을 삽입하세요.

⏹ 디스플레이를 제자리에 고정하는 방수 접착제는 매우 강합니다; 이 초기 틈을 만들려면 상당한 힘이 들어갑니다. 틈을 여는데 어려움을 겪고 있다면 더 많은 열을 가하고 여는 도구를 넣을 수 있을 만큼 틈이 생길 때까지 스크린을 위아래로 부드럽게 들었다 놨다하여 접착제를 약하게 만들어주세요.



아이폰 11 프로 액정 스크린 교체 수리 방법 6단계



오프닝픽을 아이폰 하단 왼쪽 모서리부터 왼쪽 가장자리를 따라 위로 밀어서 디스플레이를 제자리에 고정하는 접착제를 잘라주세요.

⚠ 오프닝픽을 아이폰에 너무 깊이 넣지 마세요. 내부 부품이 손상될 수 있습니다.



아이폰 11 프로 액정 스크린 교체 수리 방법 7단계



아이폰의 하단 가장자리에 픽을 다시 넣고 오른쪽 가장자리를 따라 위로 밀어서 접착제를 계속 분리하세요.

⚠ 오프닝픽을 아이폰에 너무 깊이 넣지 마세요. 아이폰 측면을 따라 위치한 디스플레이 케이블이 손상 될 수 있습니다. 픽은 몇 밀리미터 또는 디스플레이 베젤 너비 정도만 넣어주세요.



아이폰 11 프로 액정 스크린 교체 수리 방법 8단계

⏹디스플레이의 상단 가장자리는 접착제와 클립으로 고정되어 있습니다.

디스플레이 오른편 가장자리를 아래로 약간 (Lightning 포트 [충전포트] 방향으로) 당기세요.

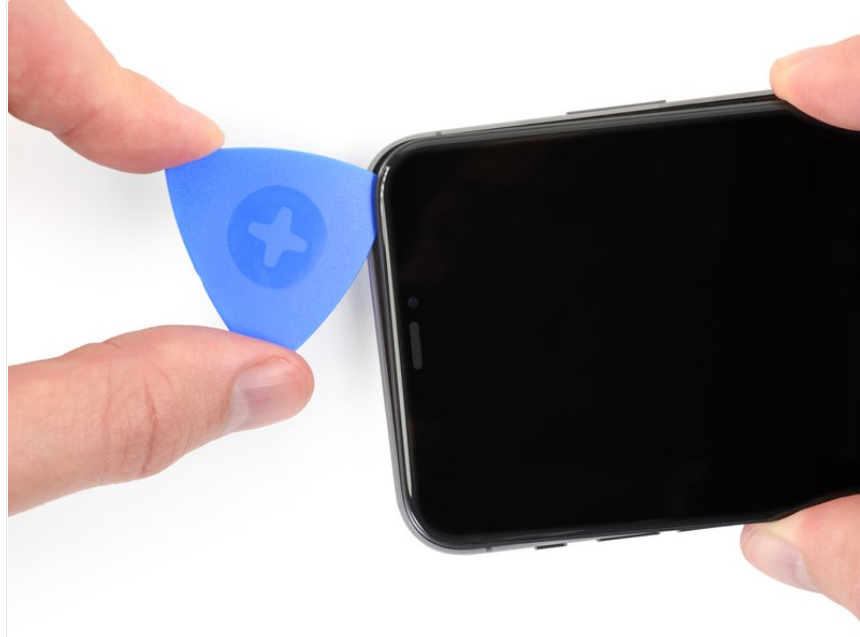

휴대폰 오른쪽-상단 모서리에 픽을 넣으세요.



아이폰 11 프로 액정 스크린 교체 수리 방법 9단계



픽이 들어갈 만한 충분한 틈을 만들기 위하여 디스플레이를 필요한 만큼 아래로 (Lightning 포트 방향으로) 계속 당기세요.

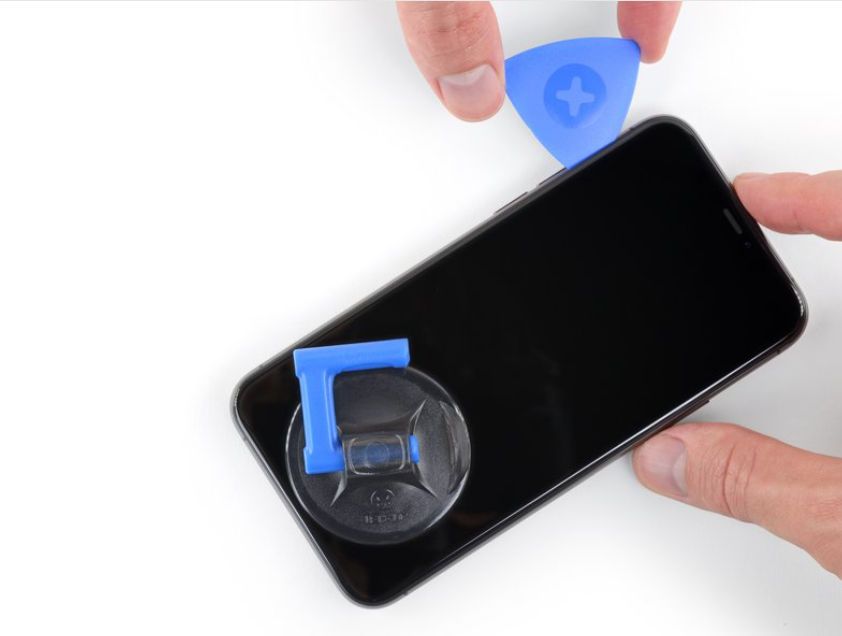

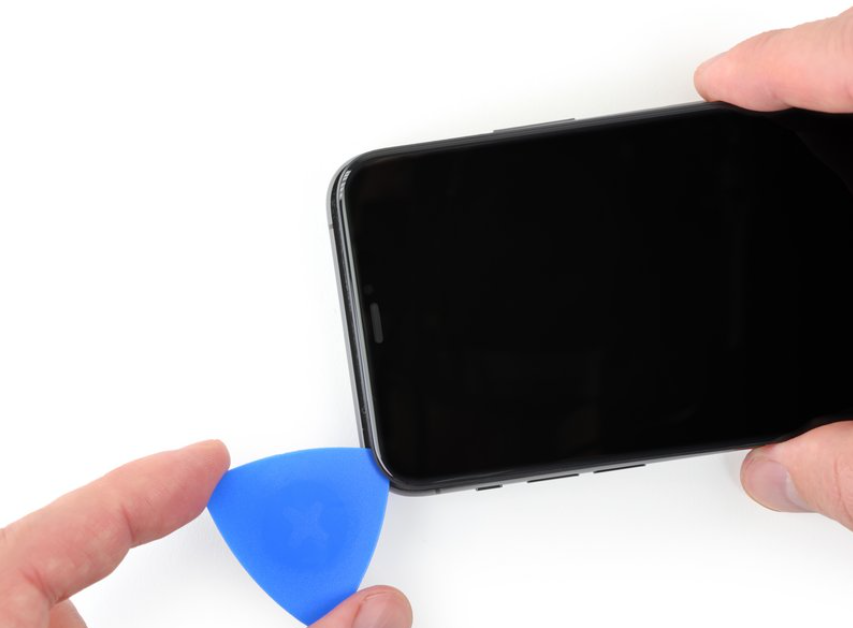

픽을 상단 왼편 모서리로 밀고 디스플레이를 고정하는 나머지 접착제를 자르세요.

⚠ 다시 한 번 말하지만, 픽은 몇 밀리미터—디스플레이 베젤 너비 정도만 넣어주세요—아니면 전면 패널 센서 배열을 손상할 수 있습니다.

아이폰 11 프로 액정 스크린 교체 수리 방법 10단계



흡입 컵의 작은 손잡이를 당겨 전면 패널에서 분리하세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 11단계

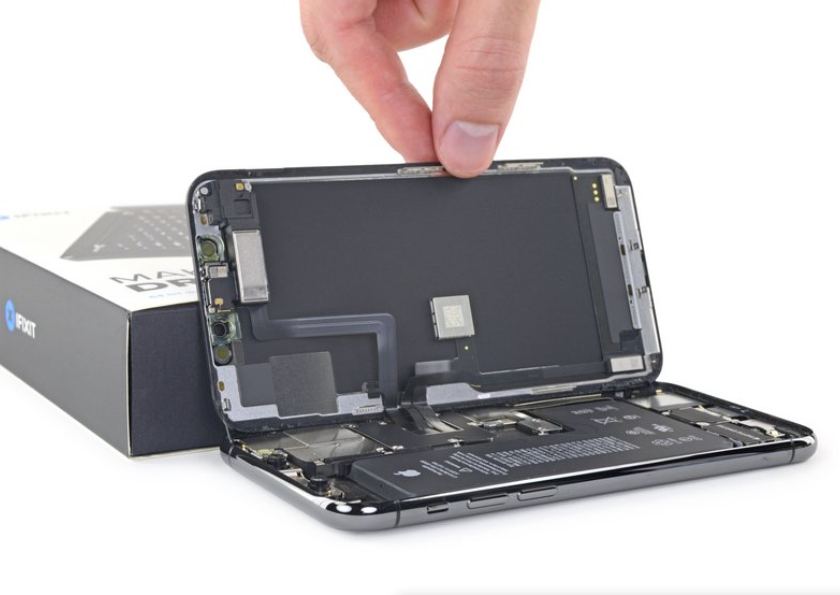

책의 뒷 표지처럼 디스플레이 왼편을 위로 펼쳐서 아이폰을 열어주세요.

⚠ 아직 디스플레이를 완전히 분리하지 마세요. 여전히 약한 리본 케이블 여럿이 아이폰 로직 보드에 연결되어 있습니다.

휴대폰을 작업하는 동안 디스플레이를 다른 물건에 기대어 세워 놓으세요.

📌 재조립하는 동안 디스플레이를 제자리에 놓고 상단 가장자리를 따라 클립을 정렬한 다음 상단 가장자리를 조심스럽게 눌러 제자리에 고정합니다. 제대로 들어맞지 않으면 디스플레이 주변의 클립 상태를 점검하고 구부러지지 않았는지 확인해 주세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 12단계

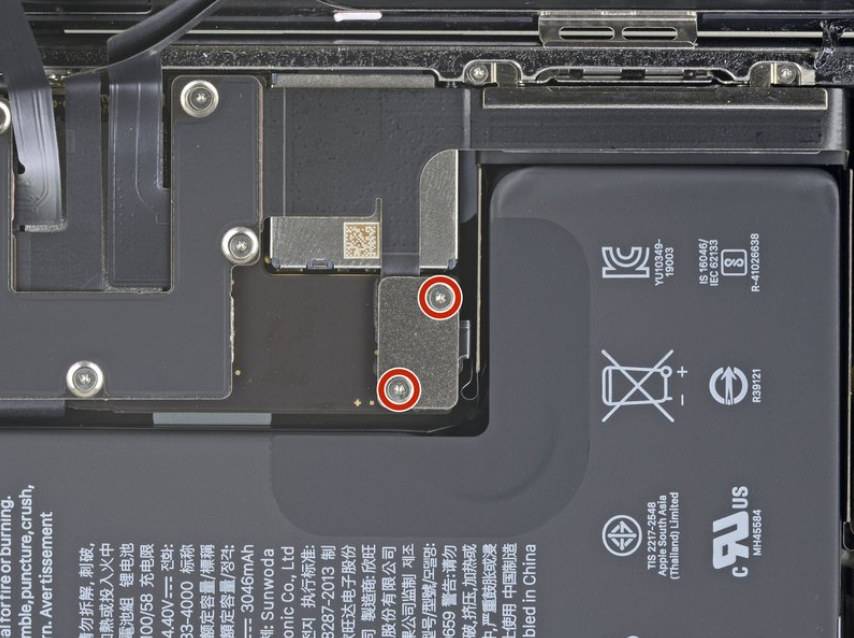

🟠 배터리 커넥터 브래킷을 고정하는 1.3mm 길이 Y000 나사 두 개를 빼세요.

⏹ 아이폰 손상을 피하기 위해 수리하는 내내 빼놓은 각각의 나사를 기억하여 원래 자리로 정확히 돌려놓으세요.

📌재조립 할 때는 디스플레이를 제자리에 봉하기전에 아이폰 전원을 켜고 모든 기능을 테스트하는 것이 좋습니다. 작업을 계속하기 전에 아이폰 전원을 완전히 끄는 것을 잊지마세요.



아이폰 11 프로 액정 스크린 교체 수리 방법 13단계



브래킷을 분리하세요.



아이폰 11 프로 액정 스크린 교체 수리 방법 14단계

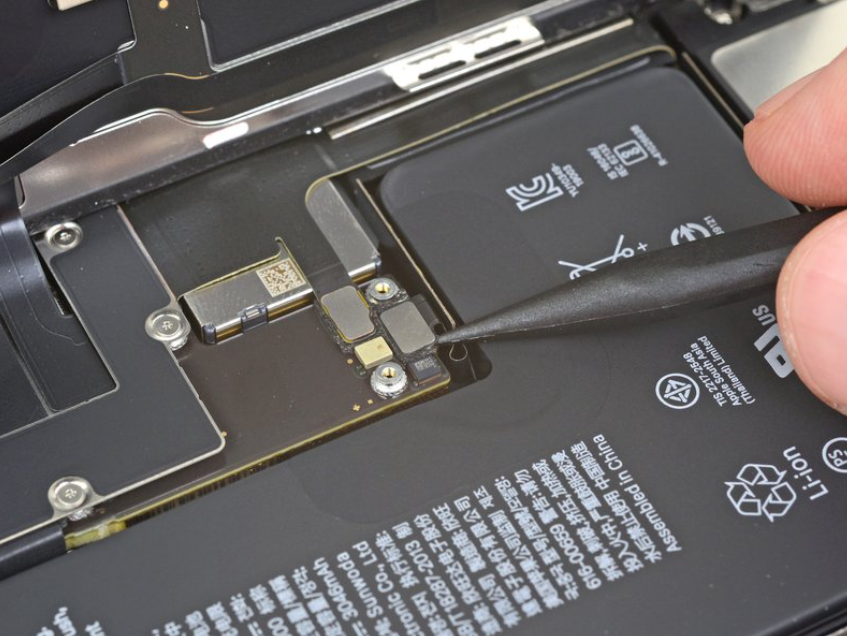

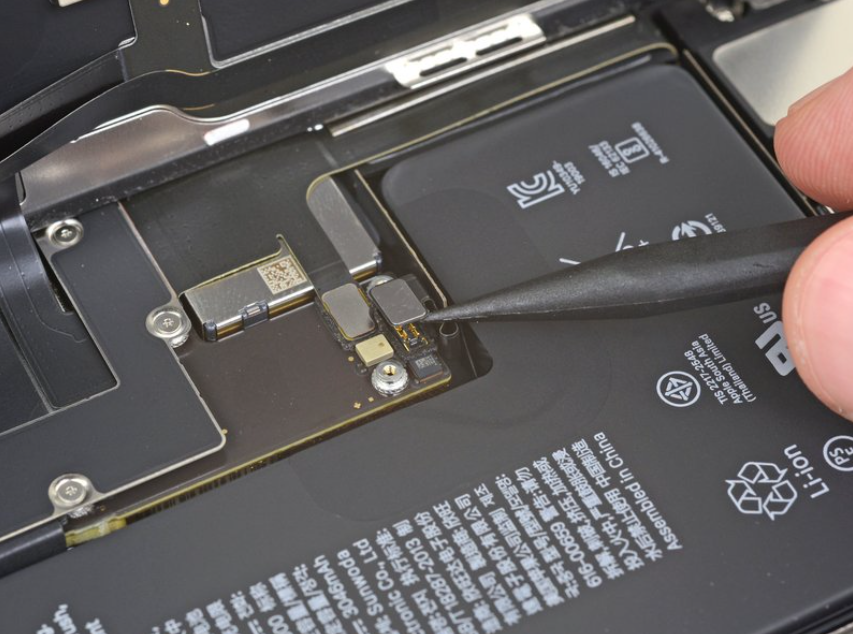

스퍼저 또는 깨끗한 손톱으로 배터리 커넥터를 로직 보드의 커넥터 소켓에서 들어올리세요.

⏹ 이 보드 및 다른 보드 연결 부분을 둘러싼 검정색 실리콘 씰을 손상시키지 마세요. 이 씰은 물과 먼지의 침입을 추가 방지합니다.

수리 도중에 실수로 배터리가 소켓에 닿지 않도록 커넥터를 로직 보드에서 바깥쪽으로 약간 구부려 주세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 15단계

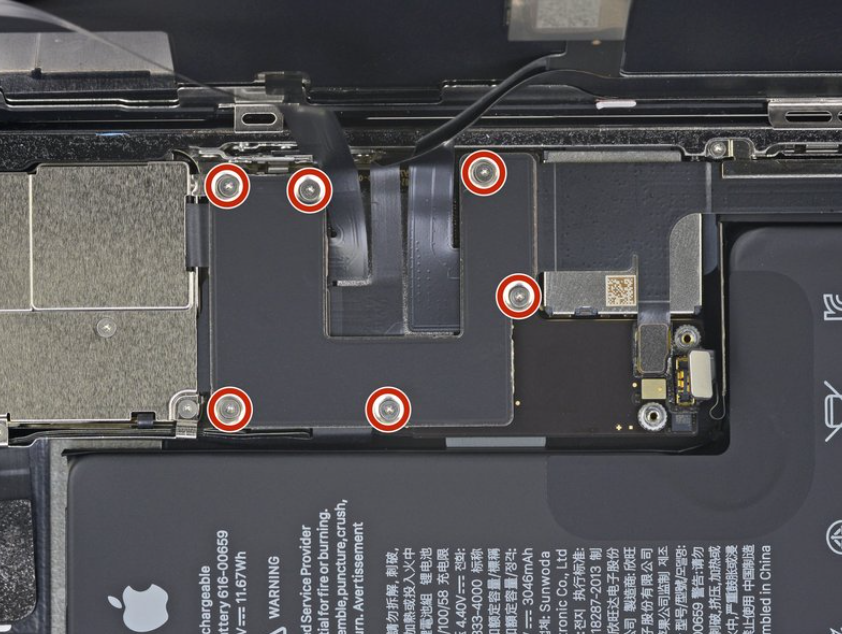

🟠 Y000 드라이버를 사용하여 로직 보드 커버 브래킷을 고정하는 1.3mm 길이 나사 여섯 개를 빼세요.



아이폰 11 프로 액정 스크린 교체 수리 방법 16단계

로직보드 커버 브래킷을 분리하세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 17단계

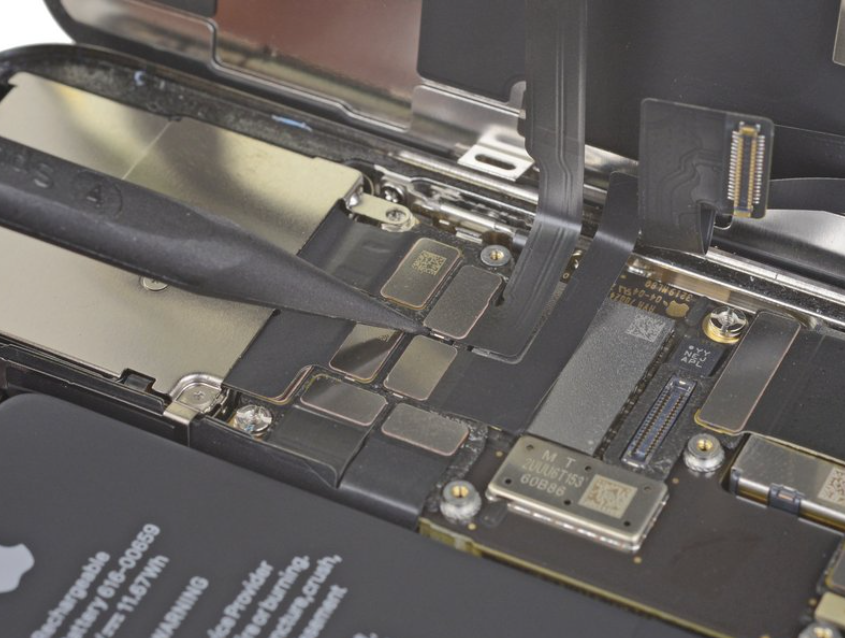

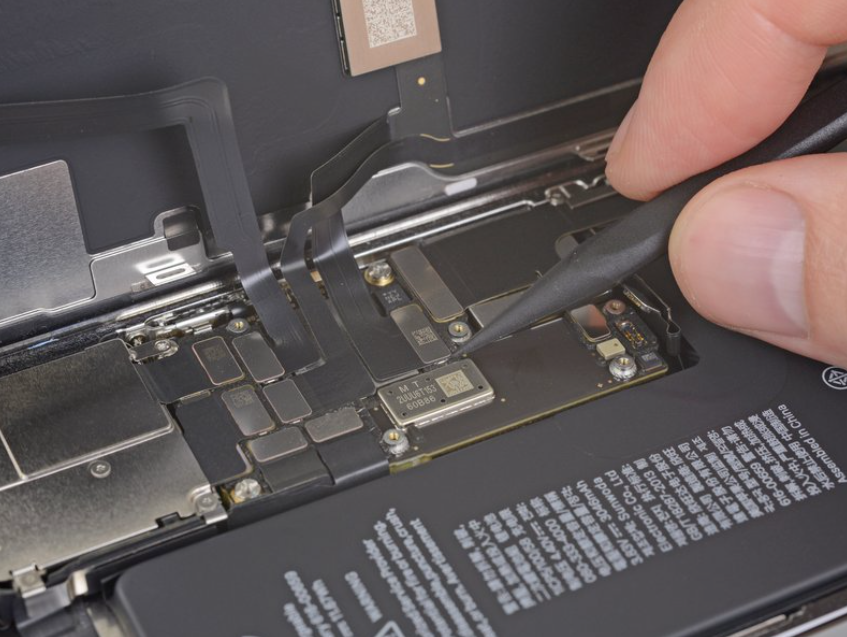

스피저 또는 손톱을 사용하여 OLED 패널 케이블 커넥터를 분리하세요.

📌 이런 프레스 커넥터를 다시-붙이려면 조심스럽게 정렬하여 한쪽이 제대로 들어맞을 때까지 아래로 누른 다음 다른 쪽도 반복하세요. 가운데 부분은 누르지 마세요. 커넥터가 잘못 정렬되어 있을 경우 핀이 구부러져 영구적인 손상을 입을 수 있습니다.

아이폰 11 프로 액정 스크린 교체 수리 방법 18단계



⏹ 스피저 또는 손톱을 사용하여 전면 센서 어셈블리 케이블 커넥터를 분리하세요.

스피저 또는 손톱을 사용하여 디지타이저 케이블 커넥터를 분리하세요.

수리를 마친 후 스크린에 터치 반응이 없는 부분이 생긴 경우 배터리를 분리한 다음 이 커넥터를 다시 제대로 들어맞게 장착하고 소켓에 먼지 또는 기타 장애물이 없음을 확인하세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 19단계



디스플레이 어셈블리를 분리하세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 20단계

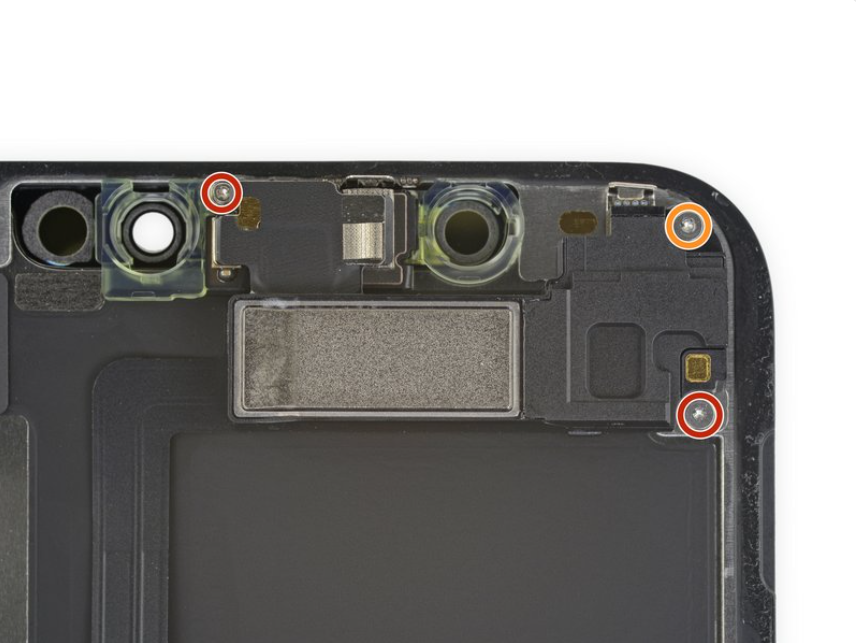

Y000 드라이버를 사용하여 디스플레이 후면의 스피커/센서 어셈블리를 고정하는 나사 세 개를 풀어주세요:

🟠 1.3mm 나사 두 개

🟡 1.9mm 나사 한 개

아이폰 11 프로 액정 스크린 교체 수리 방법 21단계

이어피스 스피커는 제자리에 살짝 붙어있습니다

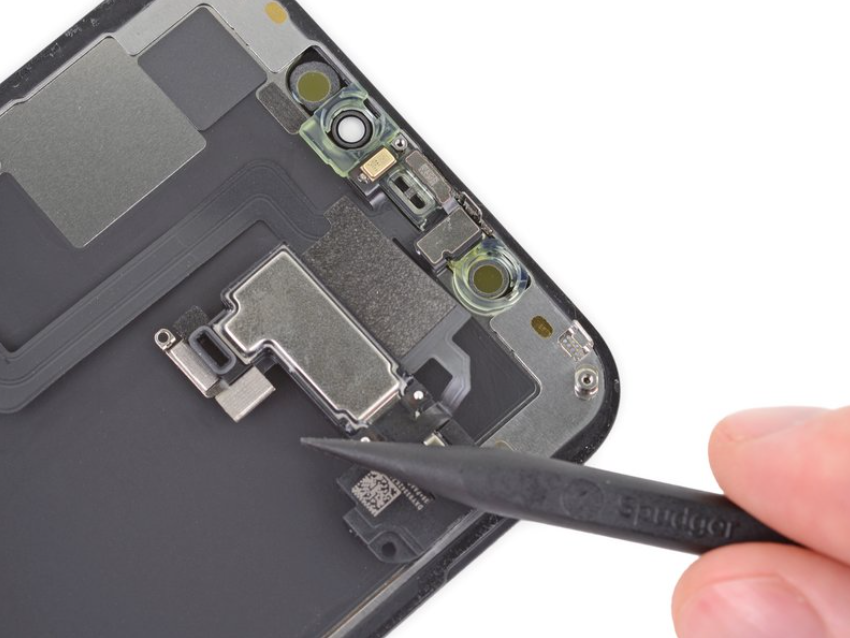

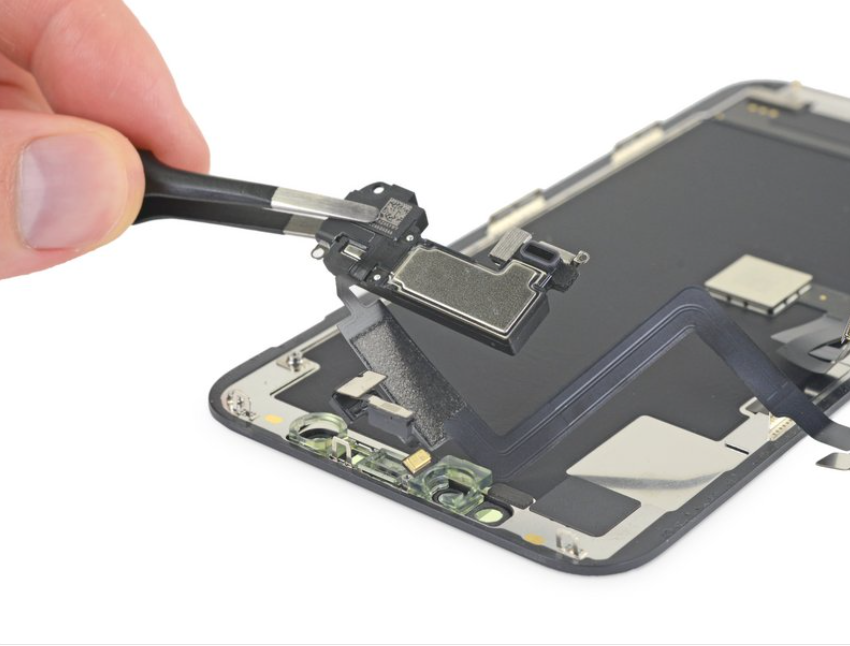

스퍼저 끝을 사용하여 스피커 상단 가장자리를 조심히 들어올리세요.

디스플레이 상단 가장자리에서 멀리하며—스피커 어셈블리를 뒤집어 주세요.

⚠ 스피커는 매우 얇은 플렉스 케이블로 연결상태를 유지합니다. 케이블을 압박하거나 손상하지 않도록 주의하세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 22단계

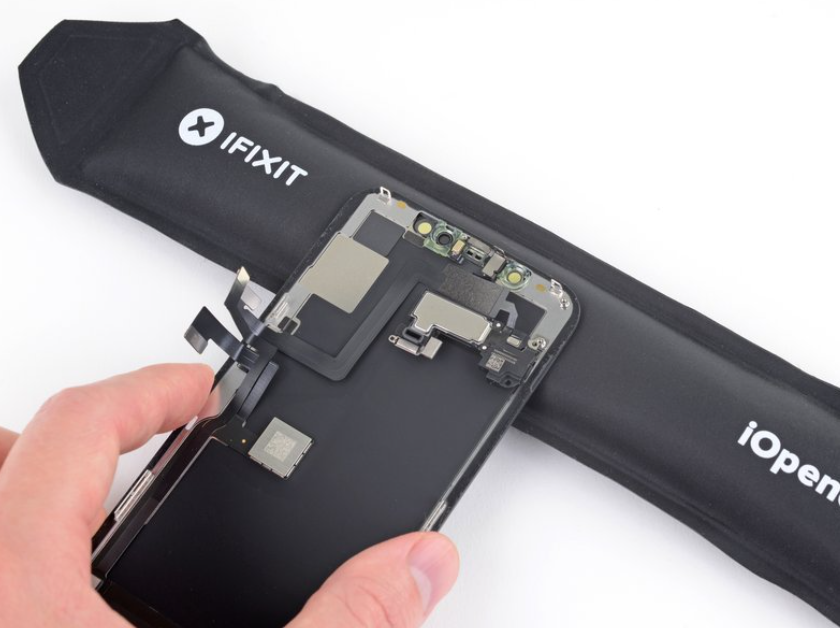

센서를 고정하는 접착제를 부드럽게하기 위하여 헤어 드라이어, 히트 건 또는 보온팩을 준비하여 디스플레이 상단 전면에 약 1-2분 동안 갖다 대고 있으세요

아이폰 11 프로 액정 스크린 교체 수리 방법 23단계

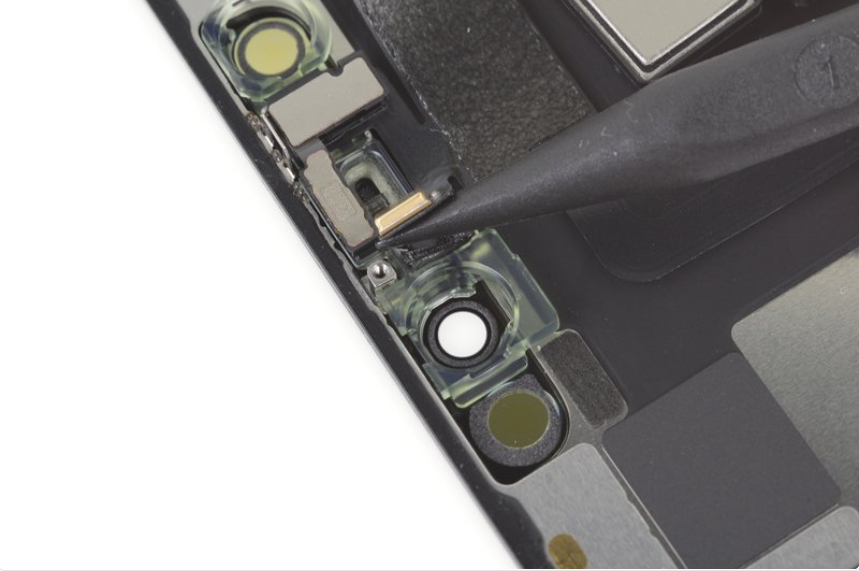

스퍼저 끝을 사용하여 전면 패널 노치에서 마이크를 조심히 들어올려 분리하세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 24단계

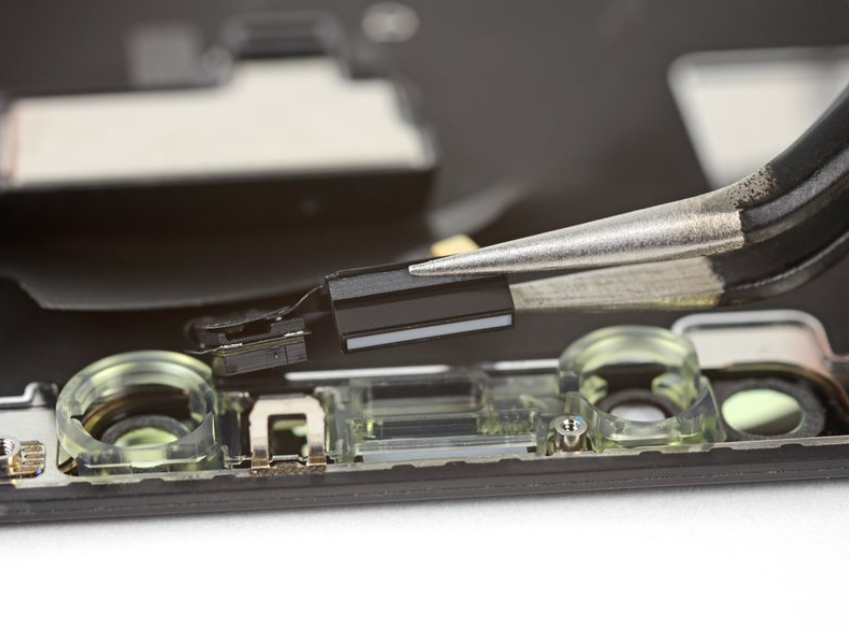

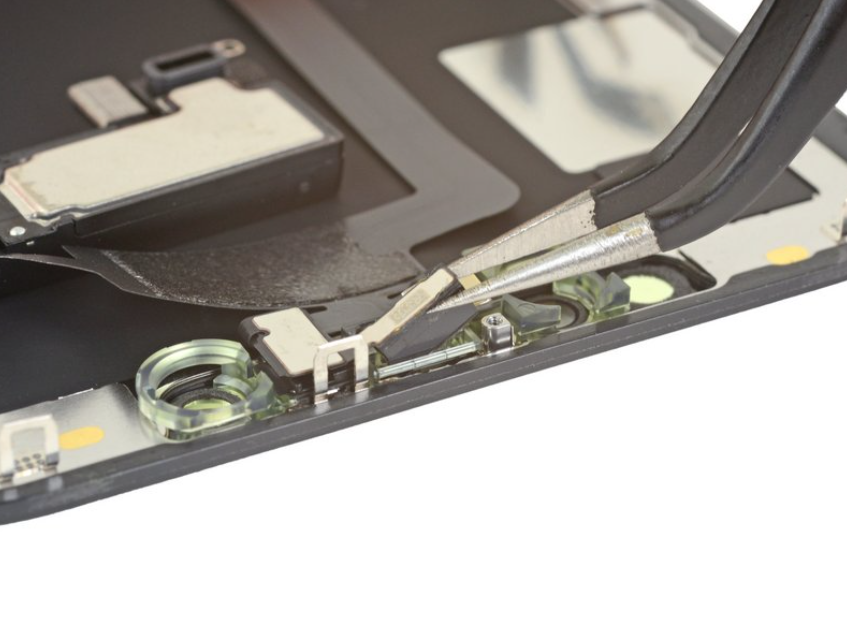

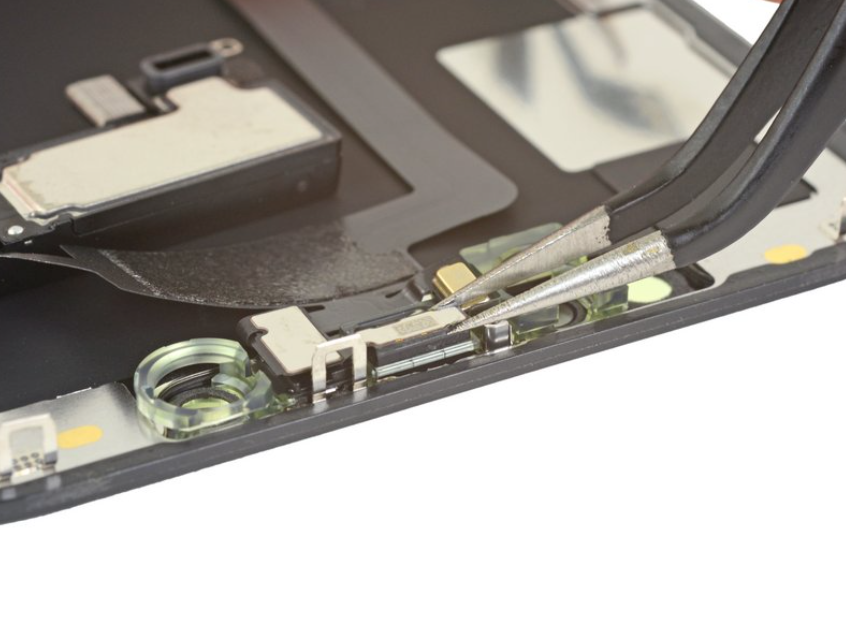

핀셋을 사용하여 주변 광 센서를 흔들고 디스플레이 노치에서 들어 올려 주세요.

⏹ 몇 초 간 흔들어도 센서가 자유롭게 움직이지 않으면 더 많은 열을 가하고 다시 시도하세요.

⚠ 센서는 매우 얇은 플렉스 케이블로 나머지 센서 어셈블리에 부착된 상태를 유지됩니다. 케이블을 압박하거나 손상하지 않도록 주의하세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 25단계

첫 번째 사진과 같이 전체 주변 광 센서를 성공적으로 분리한 경우 다음 단계로 진행하세요.

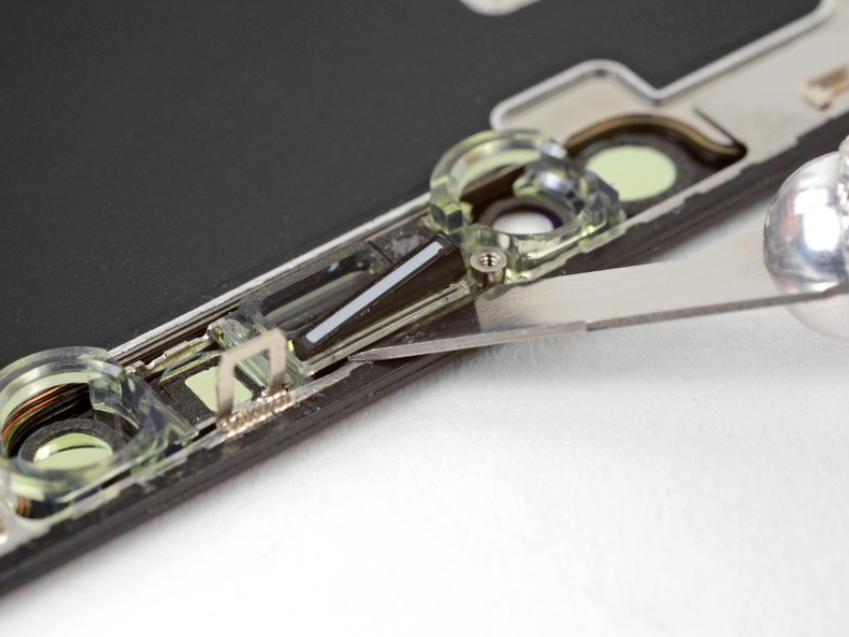

두 번째 사진과 같이 흰색 디퓨저 스트립이 떨어져서 디스플레이에 박혀 있는 경우 상단 가장자리를 따라 얇은 날 또는 비집어 올리는 도구를 사용하여 조심스럽게 빼내야합니다. 먼저 다시 열을 가하면 이 작업은 더 수월해질 수 있습니다.

📌 재조립할 때 먼저 디퓨저를 디스플레이에 설치하여 올바른 방향을 향하게 하세요 (첫 번째 이미지는 전면, 세 번째에 이미지는 후면).

📌 그 다음 주 광 센서를 디퓨저 위에 올려 놓으세요. 이어피스/센서 어셈블리를 고정하는 나사를 조이는 동안 센서가 제자리에 있어야 합니다. 모든 나사를 조이면 센서는 제 위치에 머물고 정상적으로 작동합니다.



아이폰 11 프로 액정 스크린 교체 수리 방법 26단계

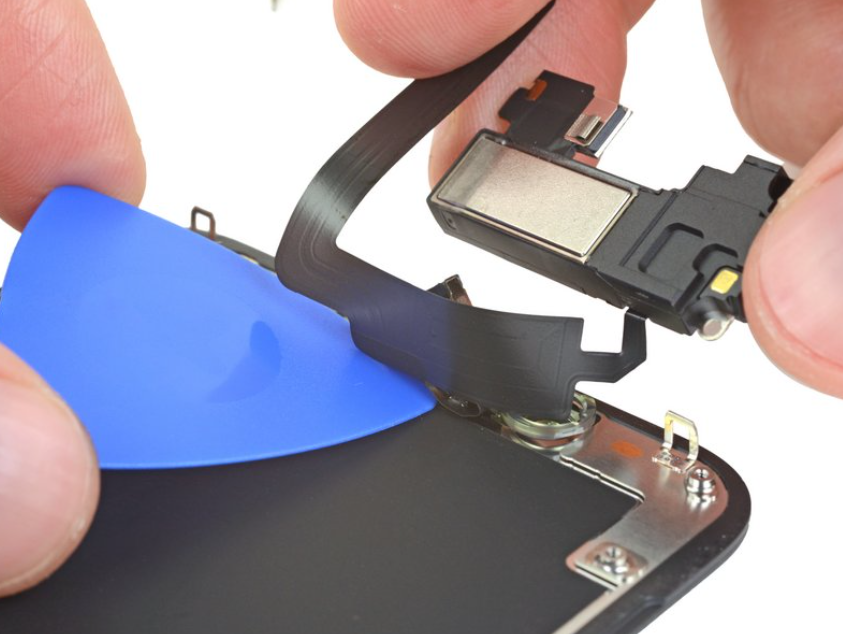

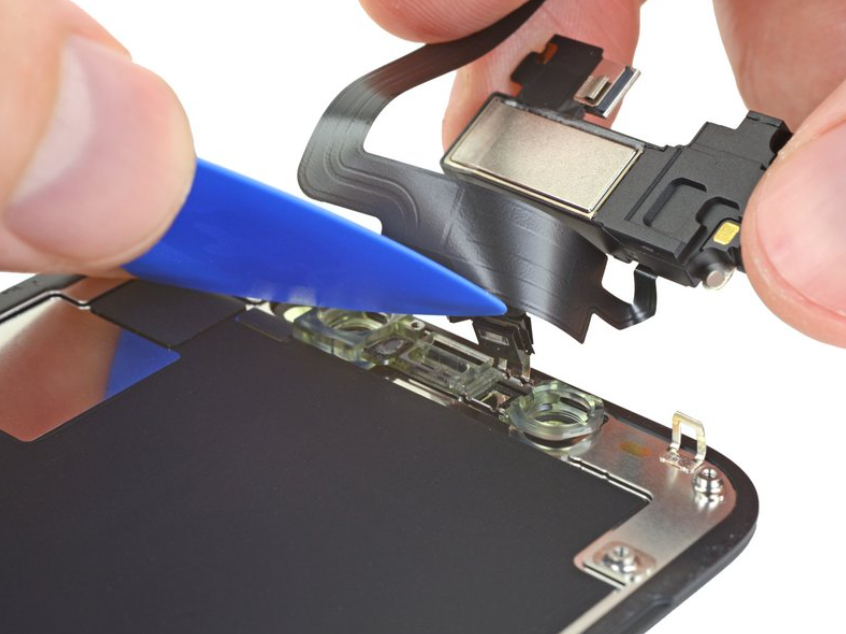

오프닝픽을 플렉스 케이블 및 근접 센서 + 플러드 일루미네이터 모듈 밑을 왼쪽에서 오른쪽으로 밀어주세요.

조심히 흔들면서 들어 올려 전면 패널 노치에서 모듈을 분리하여 주세요.

⏹ 스피커를 들어 올려 치워두면 접근하는데 도움이됩니다. 이 과정에서 얇은 플렉스 케이블을 당기지 않도록 주의하여 주세요.

아이폰 11 프로 액정 스크린 교체 수리 방법 27단계



이어피스 스피커 및 전면 센서 어셈블리를 분리하세요.

📌 재조립할 때 다음 부품을 포함하는 검정색 플라스틱 모듈의 위치를 ​​확인하세요:

🔴 근접 센서

🟠 플러드 일루미네이터

🟡 이 부품들이 접착제에 막히지 않도록 모듈을 배치하세요.



그리고 새 제품 액정을 역순으로 기기를 재조립 해주시면 됩니다.



위에 지침의 역순을 따르세요!
