애플 워치 9 액정 셀프 수리 방법 (분해 방법 및 조립 방법 )

애플워치 9 수리 준비물

1. 애플워치 수리 키트 세트

https://s.click.aliexpress.com/e/_oDsuGoo

Mobile Phone Repair Tools Plastic Pry Bar Blade Opening Screwdriver for Screen iPhone iPad Laptop Computer Disassemble Hand Kit







2. 애플워치 9 액정 디스플레이

https://s.click.aliexpress.com/e/_oCOQFJi

OLED For apple watch Series 1 2 3 4 5 6 SE 7 lcd Touch Screen Display Digitizer Assembly iWatch Substitution 38/42/40/44/41/45mm

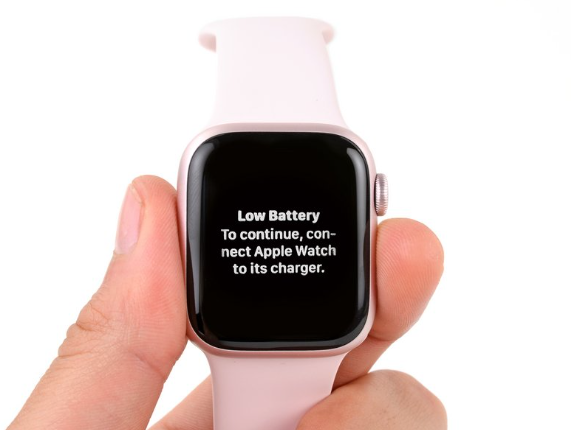

1단계 애플워치 배터리 방전



애플워치 9 를 분해 하기전에 배터리를 방전 시켜줘야 합니다.



※ 전원을 끄는 게 아니라 배터리 부족으로 완전 방전 시켜야 합니다.



이유: 충전된 리튬 이온 배터리는 손상되면 화재가 발생할 수 있습니다.

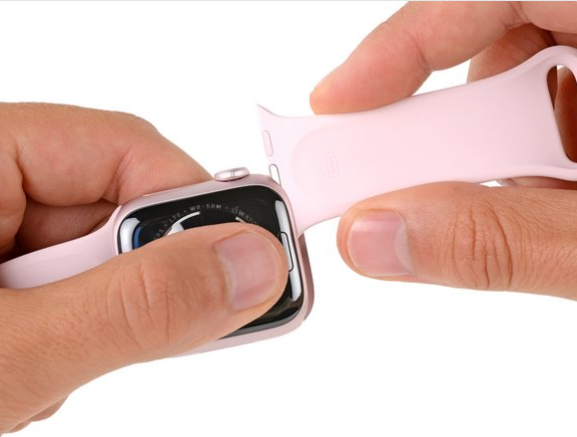

애플워치를 분해 하기전에 스트랩을 제거 해 주세요



2단계 애플워치 디스플레이 가열





분해를 위해 디스플레이 표면에 헤어드라이기를 사용해주세요



※ 하지만 너무 높은 열은 화면 및/또는 배터리를 손상시킬 수 있으므로 조심하세요.



3단계 애플워치 화면 들어 올리기

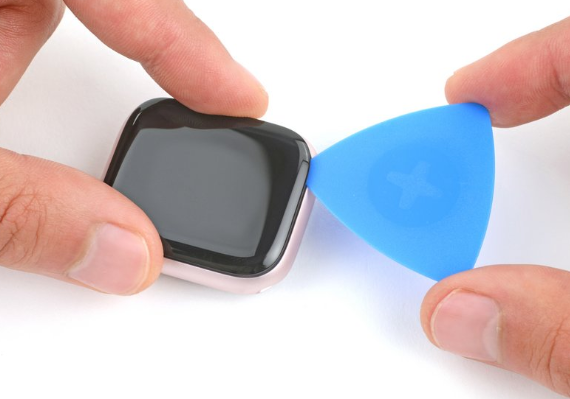

수리 키트의 오프너 (삼각형 파란색)  를 이용해 위 사진 처럼 끼워 넣으세요



※  시계 내부가 손상될 위험이 있으므로 접착제를 분리할 때 액정 스크린 아래 3mm 이상 오프닝 픽을 삽입하지 마세요 .

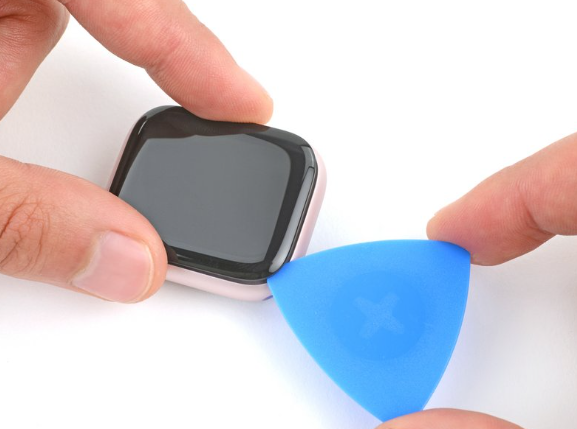

오프너(삼각형 파란색) 를 이용해 가장자리를 따라 밀어서 고정하고 있는 접착제를 분리합니다.



가장자리에서 한바퀴 쭉 돌면서 접착제를 제거해주시면 됩니다.

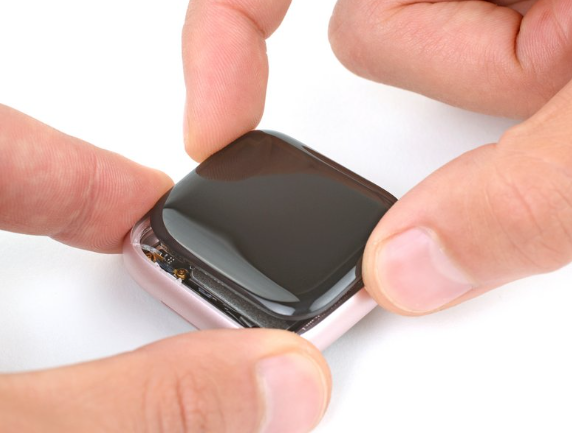

• 액정 오른쪽 가장자리를 위로 당깁니다.
• 액정이 붙어 있는 것 같으면 오프너 (파란색 삼각형) 으로 화면을 돌아가며 접착제를 분리하세요.

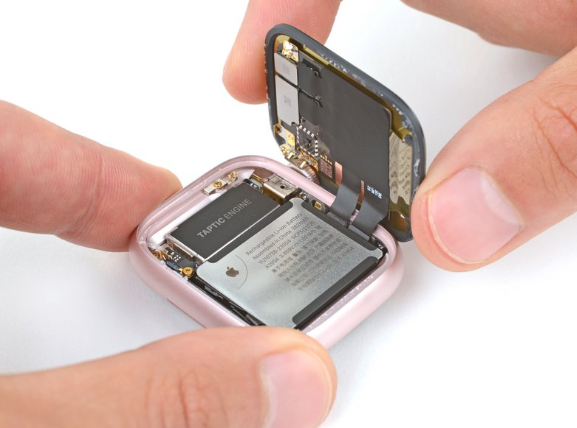

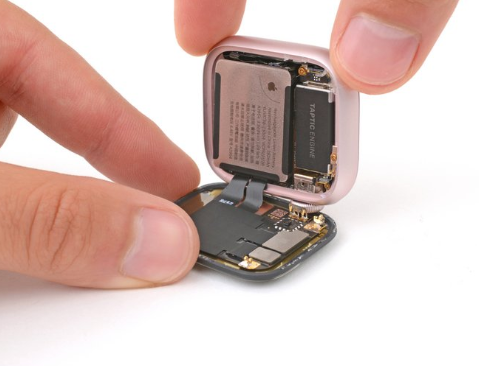

• 화면 액정의 왼쪽 가장자리를 위로 휘둘러 수직이 되게 합니다. 화면은 디지털 크라운의 오른쪽에 있어야 합니다.

• 시계를 뒤집어서 화면이 작업 공간에 위치하고 프레임이 수직이 되도록 합니다.
• 나머지 단계에서는 스크린을 안전하게 고정하고 프레임을 수직으로 세워 두세요.

4단계 화면 액정 분리

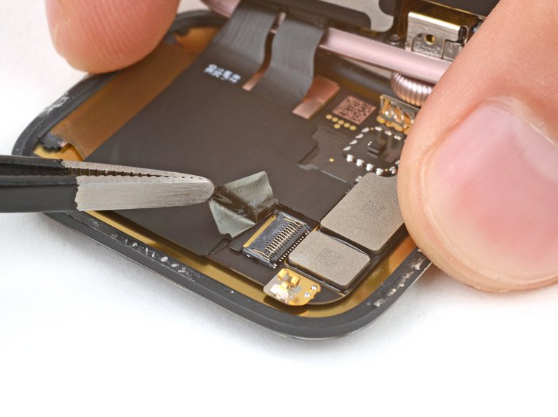

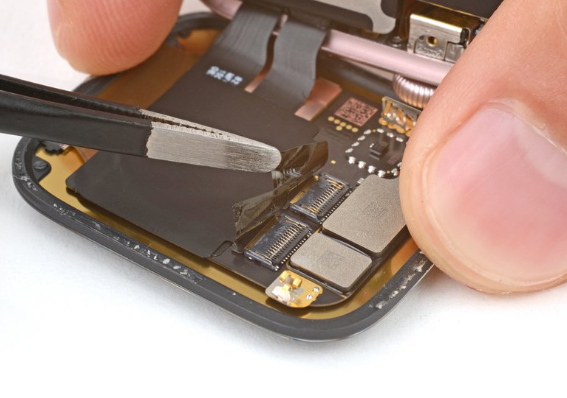

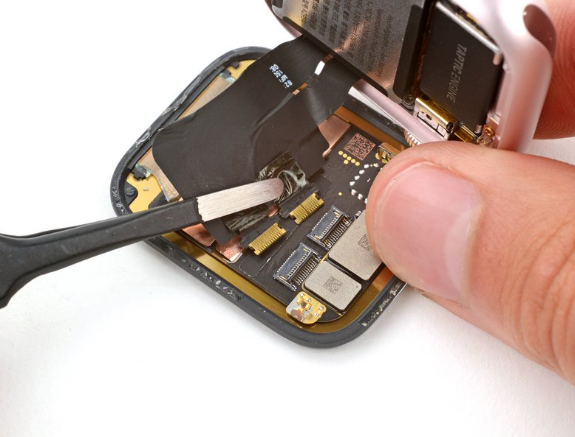

핀센을 사용하여 두 개의 스크린 케이블 ZIF 커넥터를 덮고 있는 테이프를 벗깁니다.

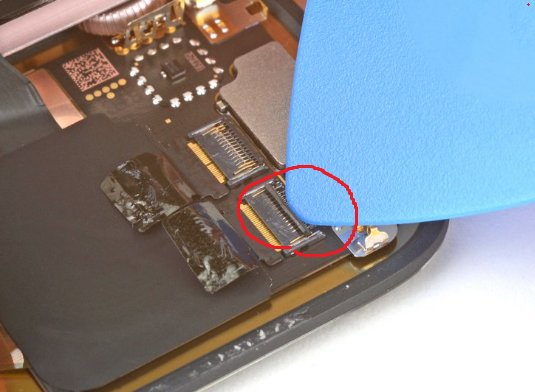

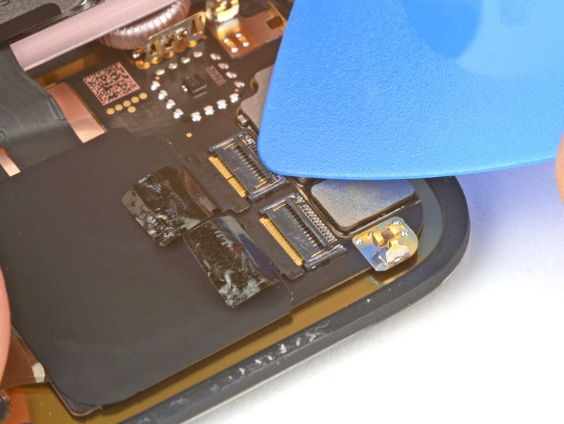

오프너 끝을 이용해 2개의 스크린 케이플 커낵터에 있는 작은 경첩 잠금 플랩을 들어 올립니다 .

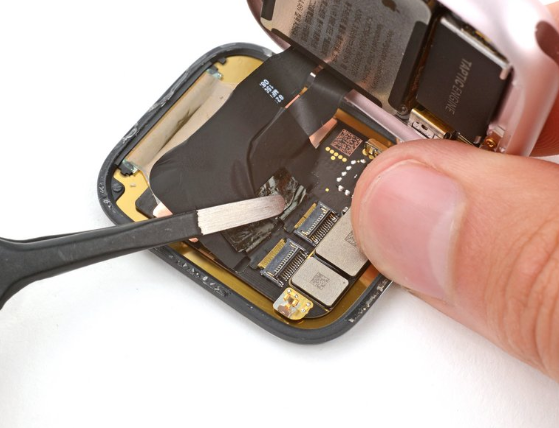

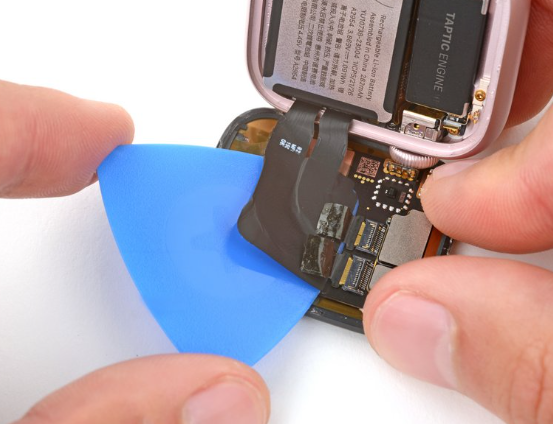

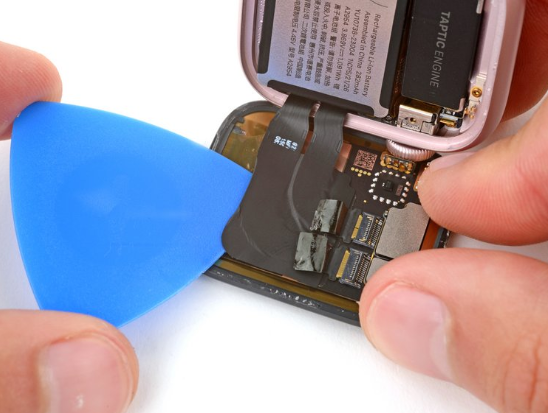

헤어드라이기로 열을 살짝 가한 상태에서 아래쪽 스크린 케이블 아래로 오프너를 밀어 넣어 스크린에서 분리를 시작합니다.

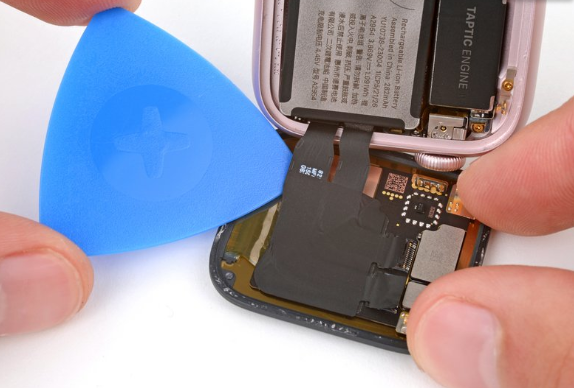

케이블이 스크린에서 완전히 분리될 때까지 케이블 아래로 오프닝 픽을 계속 밀어 넣습니다.

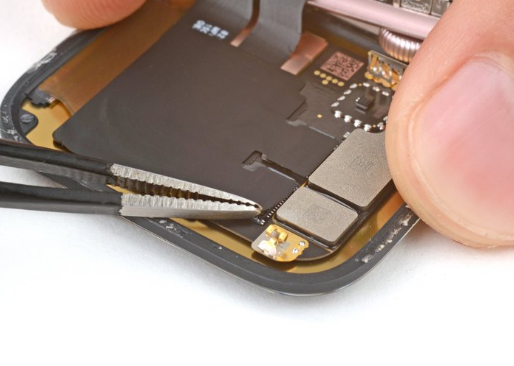

핀셋을 사용하여 두 케이블을 잡고 동시에 소켓에서 잡아당겨 빼냅니다.

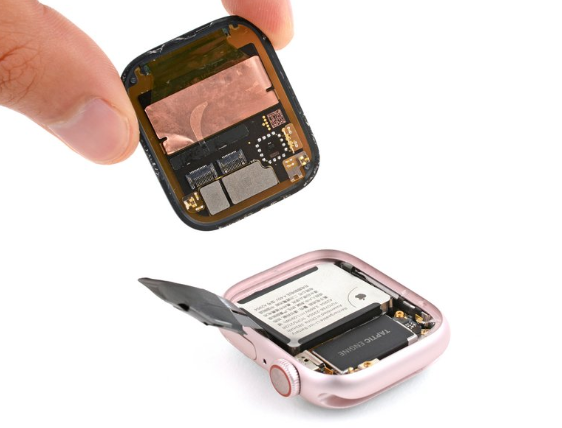

액정 스크린 분리 완료

액정을 새로 갈이 끼우는 것은 거꾸로 역순으로 조립하시면 됩니다.
